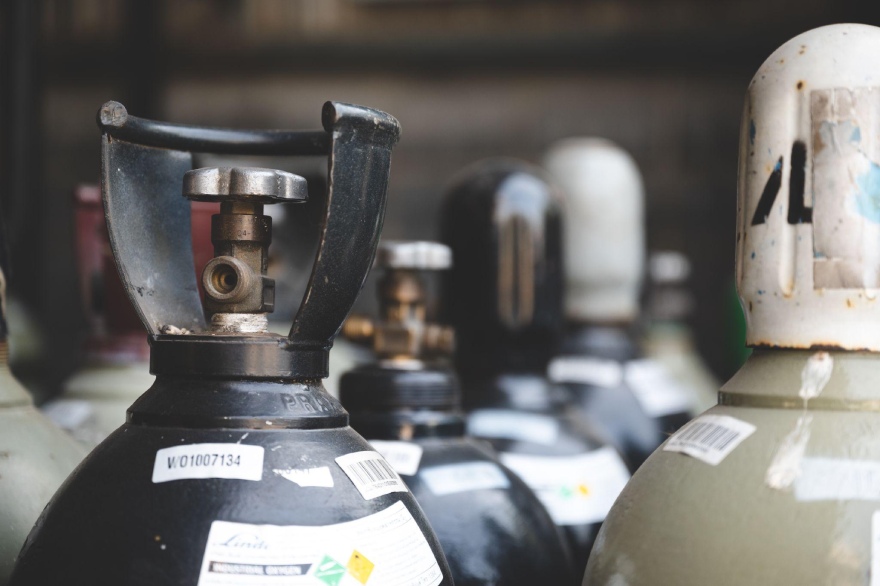

Manual completo de segurança e manutenção de cilindros de alta pressão na indústria

Cilindros de alta pressão são peças críticas para o funcionamento de processos industriais que envolvem gases comprimidos. Gases como oxigênio, nitrogênio, argônio, CO₂ e outros demandam armazenamento e manuseio com critérios técnicos específicos.

Este manual aborda os principais procedimentos de inspeção, manutenção, armazenamento e controle operacional, com base nas normas mais exigentes do setor.

O que são cilindros de alta pressão?

São recipientes metálicos projetados para conter gases comprimidos a pressões elevadas, entre 150 e 350 bar, dependendo do gás e da aplicação. Esses cilindros podem ser fabricados em aço sem costura ou alumínio e devem passar por ensaios de resistência, estanqueidade e durabilidade antes de entrar em operação.

Riscos operacionais e falhas mais comuns

Falhas em cilindros de alta pressão podem levar a vazamentos, incêndios, explosões, intoxicações e interrupções críticas no processo produtivo. Dentre os principais erros encontrados em inspeções:

• Uso de cilindros fora da validade do teste hidrostático
• Armazenamento inadequado com exposição ao calor
• Amassados ou corrosão em áreas críticas
• Substituição indevida de válvulas
• Mistura incorreta de gases

Inspeção preventiva e critérios técnicos

Empresas que utilizam cilindros pressurizados devem implementar rotinas de verificação técnica. Abaixo, um modelo de checklist funcional:

• Integridade visual do casco: sem corrosão, trincas ou deformações
• Etiquetas legíveis com informações de pressão, tipo de gás e número de série
• Verificação da data de teste hidrostático
• Válvula e conexões sem folgas, vazamentos ou obstruções
• Análise de ruído ou vazamento com solução de sabão
• Garantia de que o gás armazenado está de acordo com o rótulo

Teste hidrostático: periodicidade e impacto na segurança

O teste hidrostático verifica a resistência estrutural do cilindro submetendo-o à pressão superior à de trabalho com uso de água. Um cilindro aprovado nesse teste garante que não há microfissuras ou desgaste estrutural comprometedor. A legislação brasileira exige a realização desse teste com periodicidade de 5 a 10 anos (de acordo com o gás utilizado). Cilindros que não passam devem ser imediatamente retirados de uso.

Recarga e manutenção de sistemas que utilizam cilindros

Sistemas de incêndio com agentes limpos ou gases comprimidos precisam de controle rigoroso durante o processo de recarga. A recarga mal executada pode gerar falhas críticas. Pontos de atenção:

• Escolha de agentes extintores compatíveis com o sistema instalado
• Checagem das válvulas, vedações e conexões
• Certificação de rastreabilidade do agente
• Testes operacionais pós-recarga

Armazenamento técnico

Cilindros devem ser mantidos em áreas específicas, com sinalização clara, ventilação adequada e afastamento mínimo de fontes de calor. Outras recomendações:

• Utilização de racks ou gaiolas com fixação segura
• Organização por tipo de gás e data de validade
• Registro de entrada e saída para rastreabilidade
• Proibição de empilhamento vertical sem suporte

Normas aplicáveis

As empresas devem seguir uma série de normas técnicas que regulam o uso e manutenção desses equipamentos:

• ISO 9809-1/3 — Cilindros de aço sem costura para gases comprimidos
• ABNT NBR 12962 — Armazenamento e manuseio de cilindros
• NFPA 55 — Requisitos para gases comprimidos e criogênicos
• NR-20 e NR-23 — Segurança com inflamáveis e medidas de prevenção a incêndios

Tópicos técnicos complementares

Este manual serve como base para aprofundamentos específicos. Os artigos complementares abaixo oferecem orientações adicionais:

• Checklist para inspeção de cilindros: detalha ponto a ponto a rotina ideal de inspeção visual e operacional.
• Teste hidrostático e implicações legais: aborda a obrigatoriedade, parâmetros técnicos e consequências de não conformidade.
• Recarga correta de extintores e cilindros de incêndio: explica etapas críticas e como escolher fornecedores habilitados.
• Boas práticas de armazenamento de cilindros industriais: mostra como evitar falhas logísticas e acidentes por organização inadequada.
